Artículo 2. Fíjase el siguiente listado de obras de ampliación de instalaciones de transmisión zonal, de ejecución obligatoria, de acuerdo a los sistemas definidos en el decreto exento Nº 163, de fecha 14 de mayo de 2014, del Ministerio de Energía, según el siguiente detalle:

    2.1 SISTEMA A.

    La identificación de las instalaciones de transmisión zonal del Sistema A comprende aquellas que se encuentran interconectadas en su totalidad en el Sistema Interconectado del Norte Grande.

    El siguiente cuadro presenta las obras de ampliación necesarias para el Sistema A de Transmisión Decreto 38 EXENTO,
ENERGÍA
D.O. 27.12.2019Zonal.

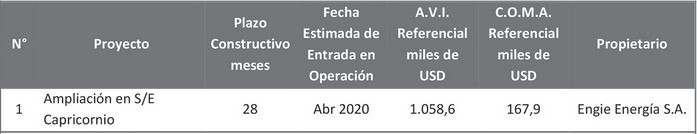

    Tabla 13: Obras de Ampliación del Sistema A

    .

    .

    .

    Ahora bien, las características de los proyectos incluidos dentro de esta categoría corresponden a:

    2.1.1 AMPLIACIÓN EN S/E CAPRICORNIO.

    El proyecto consiste en el seccionamiento de la línea 1x220 Chacaya – Mantos Blancos, donde actualmente se ubica el Tap off Capricornio. Para ello deberá ampliarse el patio de 220 Kv, en configuración doble interruptor, con la instalación de equipamiento híbrido. Además, se incluye la ampliación de la barra principal del patio 110 kV, la construcción de una barra de transferencia en dicho patio y la instalación de un nuevo autotransformador trifásico 220/110 kV 80 MVA, con sus respectivos paños de conexión en ambos niveles de tensión.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 28 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 1.058,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.1.2 AMPLIACIÓN EN S/E PARINACOTA.

    El proyecto consiste en la conexión del banco de autotransformadores 220/66 kV a las barras principal Nº 2 y transferencia del patio de 220 kV, a través de la incorporación de un nuevo equipamiento de maniobra, uno para cada una de las barras. Además, se automatizará la conexión de la unidad monofásica de reserva, se construirá una barra de transferencia en el patio de 66 kV, con la respectiva conexión de los paños a ésta, la construcción de un paño acoplador y se instalarán los desconectadores faltantes en los paños existentes del transformador en 220 kV y 66 kV.

    El proyecto incluye todas las obras civiles y adecuaciones necesarias para su realización como ajuste de protecciones, control, puesta a tierra, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 177,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.1.3 AMPLIACIÓN EN S/E CÓNDORES.

    El proyecto consiste en la conexión del banco de autotransformadores 220/110 kV a las barras principal Nº2 y transferencia del patio de 220 kV, a través de la incorporación de dos nuevos desconectadores trifásicos, uno para cada barra. Además, se automatizará la conexión de la unidad monofásica de reserva, se construirá una barra de transferencia en el patio de 110 kV, con la respectiva conexión de los paños a ésta, la construcción de un paño acoplador y se instalarán los desconectadores faltantes en los paños existentes del transformador en 220 kV y 110 kV.

    El proyecto incluye todas las obras civiles y adecuaciones necesarias para su realización como ajuste de protecciones, control, puesta a tierra, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 202,4 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.1.4 AMPLIACIÓN EN S/E CALAMA.

    El proyecto consiste en la ampliación de la barra de 110 kV de la S/E Calama, la instalación de un tercer transformador 110/23 kV de 30 MVA con sus respectivos paños de conexión en ambos niveles de tensión y la instalación de una nueva celda de 23 Kv, en configuración barra simple, con dos paños seccionadores para conectarse a la barra existente y dos paños alimentadores disponibles. El proyecto en la S/E Calama también incluye normalizar la conexión del transformador 220/110 kV existente para dejarlo en la misma configuración que tendrá el patio de 220 kV en el futuro, la que corresponde a un doble interruptor, utilizando equipamiento híbrido para los respectivos paños. Finalmente, se debe automatizar la conexión de la unidad de reserva del banco de transformadores 220/110 kV y deberá ampliarse el patio de 110 kV, a través de la construcción de una barra de transferencia. Asimismo, constituye parte del proyecto la construcción de un muro cortafuego, foso de aceite y fundación con canaleta recolectora.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 534,8 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.1.5 AMPLIACIÓN EN S/E QUIANI.

    El proyecto consiste en la instalación de un transformador 66/13,8 kV de 20 MVA proveniente de la S/E Chinchorro. Además, deberá incluirse la construcción de sus respectivos paños de conexión, en ambos niveles de tensión, y la instalación de una nueva celda de 13,8 kV, con 6 salidas. La obra también considera la construcción de un foso recolector de aceite para este nuevo transformador, la construcción de una barra de transferencia para el patio de 66 kV, con la respectiva conexión de los paños a ésta, la construcción de un paño acoplador y la construcción de los paños de línea y de transformación en el patio de 66 kV.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuación en el patio de media tensión, adecuaciones de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, traslado del equipo de transformación, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 227,0 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.2 SISTEMA B.

    La identificación de las instalaciones de transmisión zonal del Sistema B comprende aquellas que se encuentran interconectadas entre las subestaciones Diego de Almagro y Quillota del Sistema Interconectado Central.

    El siguiente cuadro presenta las obras de ampliación necesarias para el Sistema B de Transmisión Zonal.

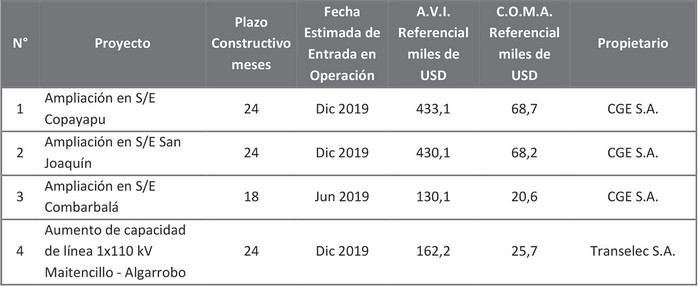

    Tabla 14: Obras de Ampliación del Sistema B

    .

    Ahora bien, las características de los proyectos incluidos dentro de esta categoría corresponden a:

    2.2.1 AMPLIACIÓN EN S/E COPAYAPU.

    El proyecto consiste en la ampliación de la barra de 110 kV de la S/E Copayapu y el seccionamiento de la línea Cardones – Copiapó 1x110 kV en dicha barra. Para la realización del seccionamiento se contempla un arranque de 800 metros en torres de doble circuito con conductor con capacidad de, al menos, 121 MVA a 25°C con sol, desde la posición actual de la línea hasta la barra de 110 kV de la S/E Copayapu, donde se instalarán los correspondientes paños la línea, debiendo dejar espacio para al menos dos futuros paños. Además, se trasladará la acometida de la línea Copayapu – Galleguillos 1x110 kV al extremo poniente de la barra ya extendida y se construirá una barra de transferencia con su respectivo paño acoplador en la barra de 110 kV.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 433,1 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.2.2 AMPLIACIÓN EN S/E SAN JOAQUÍN.

    El proyecto consiste en la construcción de un patio de 110 kV en la S/E San Joaquín, en configuración de barra principal más una barra de transferencia, incluido el paño acoplador, la adecuación a la nueva configuración de dicho patio de la línea proveniente desde Pan de Azúcar, incluyendo los equipos necesarios para completar el paño, y la instalación de un nuevo transformador de poder 110/13,2 kV de 30 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión. Formará parte del proyecto la construcción de un foso de aceite con canaleta contenedora para el nuevo transformador y la inclusión de equipos de maniobra en los actuales paños de 110 kV, con el objetivo de adecuarlos a la nueva configuración del patio.

    El proyecto incluye una nueva celda en configuración barra simple dimensionada para al menos 6 alimentadores adicionales, servicios auxiliares y conexión a la barra existente.

    El proyecto incluye todas las adecuaciones necesarias en la subestación como protecciones, control, puesta a tierra, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 430,1 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.2.3 AMPLIACIÓN EN S/E COMBARBALÁ.

    El proyecto consiste en la instalación de un tercer transformador 66/13,2 kV de 5 MVA en la S/E Combarbalá. Para esto se requiere la ampliación de la barra de 66 kV, la instalación de los paños correspondientes al nuevo equipo de transformación, tanto en el patio de 66 kV como en el de 13,2 kV, y ampliar el patio de 13,2 kV con un paño acoplador, una nueva sección de barra y un nuevo paño alimentador 13,2 kV disponible.

    El proyecto incluye todas las obras civiles necesarias para la instalación del transformador y todas las adecuaciones necesarias en la subestación como protecciones, control, puesta a tierra, adecuaciones en el patio de media tensión, traslado del equipo de transformación, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 130,1 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.2.4 AUMENTO DE CAPACIDAD DE LÍNEA 1X110 KV MAITENCILLO – ALGARROBO.

    El proyecto consiste en el cambio de conductor de la línea 1x110 kV Maitencillo – Pan de Azúcar, en su tramo Maitencillo – Algarrobo, que actualmente posee un conductor CU 2/0, por un conductor que permita una capacidad de transporte de al menos 79 MVA a 25°C con sol.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos y modificaciones estructurales y de ferretería, si estas son necesarias, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 162,2 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3 SISTEMA C.

    La identificación de las instalaciones de transmisión zonal del Sistema C comprende aquellas que se encuentran interconectadas entre las subestaciones Quillota y Cerro Navia del Sistema Interconectado Central.

    El siguiente cuadro presenta las obras de ampliación necesarias para el Sistema C de Transmisión Zonal.

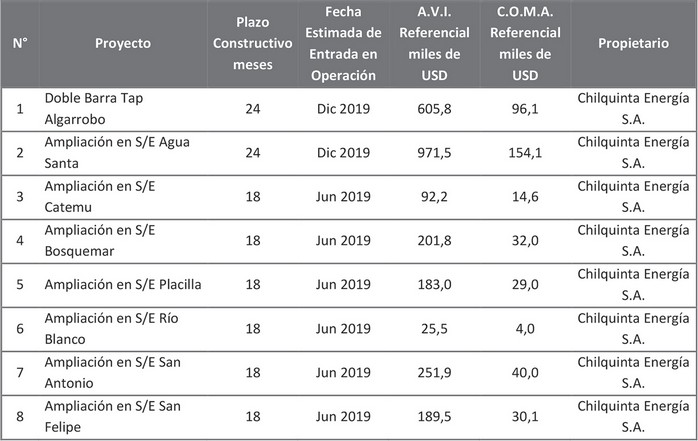

    Tabla 15: Obras de Ampliación del Sistema C

    .

    Ahora bien, las características de los proyectos incluidos dentro de esta categoría corresponden a:

    2.3.1 DOBLE BARRA TAP ALGARROBO.

    El proyecto consiste en la construcción de una nueva S/E de 66 kV, en configuración doble barra más transferencia, en donde actualmente se ubica el Tap Algarrobo, para permitir el seccionamiento de los circuitos hacia Casablanca y San Jerónimo, junto con el seccionamiento de la línea 2x66 kV San Antonio – Laguna Verde. El proyecto considera un paño acoplador de barras, un paño seccionador de barras y espacio para, al menos, dos futuros paños, reutilizando el equipamiento de la actual S/E Tap Algarrobo.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 605,8 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.2 AMPLIACIÓN EN S/E AGUA SANTA.

    El proyecto consiste en la ampliación de las barras existentes en el patio de 220 kV, en al menos cuatro posiciones, dos de las cuales serán utilizadas por la Nueva línea 2x220 kV Nueva Alto Melipilla – Agua Santa, junto con la construcción de una barra de transferencia, pasando dicho patio a una configuración de doble barra más transferencia, con la correspondiente construcción de un paño acoplador, conectado a través de equipos de maniobra a ambas barras principales. Se incluye también un nuevo banco de autotransformadores monofásicos 220/110 kV, 300 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, que compartirá el autotransformador monofásico de reserva existente en la S/E, debiéndose automatizar la conexión a este último a ambos bancos. Finalmente, es parte del proyecto la modificación de la topología de la actual barra 110 kV, pasando de una configuración de barra simple a una configuración doble barra con doble interruptor, a través de la incorporación de equipamiento híbrido "aire–gas SF6" para cada uno de los circuitos de este patio.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 971,5 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.3 AMPLIACIÓN EN S/E CATEMU.

    El proyecto consiste en la ampliación de la barra de 44 kV, la instalación de un nuevo transformador 44/12 kV, 16 MVA, con sus respectivos paños, en ambos niveles de tensión, y la instalación de equipos de maniobra para el paño de 44 kV asociado al transformador existente.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 92,2 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.4 AMPLIACIÓN EN S/E BOSQUEMAR.

    El proyecto consiste en la instalación de un nuevo transformador 110/12 kV, 30 MVA, con sus respectivos paños de conexión en ambos niveles de tensión, y la instalación de una nueva barra principal en el patio de 12 kV, que contará con un paño para la conexión con la barra actual y cuatro posiciones para alimentadores.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 201,8 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.5 AMPLIACIÓN EN S/E PLACILLA.

    El proyecto consiste en la instalación de un nuevo transformador 110/12 kV, 30 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, la construcción de una barra simple en el patio 110 kV y la instalación de una nueva barra principal, en el patio de 12 kV, que contará con un paño para la conexión con la barra actual y dos posiciones para alimentadores.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 183,0 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.6 AMPLIACIÓN EN S/E RÍO BLANCO.

    El proyecto consiste en la instalación de un nuevo transformador 44/12 kV 3,5 MVA y la instalación de un reconectador en el patio de 12 kV para un futuro alimentador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 25,5 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.7 AMPLIACIÓN EN S/E SAN ANTONIO.

    El proyecto consiste en el reemplazo del actual transformador 110/66 kV 34,5 MVA de la subestación San Antonio por un banco de autotransformador 110/66 kV 60 MVA de capacidad, más la unidad de reserva, reutilizando el paño de 110 kV existente, y la construcción del respectivo paño en 66 kV. La conexión a la unidad de reserva de este banco deberá ser automatizada.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 251,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.3.8 AMPLIACIÓN EN S/E SAN FELIPE.

    El proyecto consiste en la instalación de un nuevo transformador 110/23 kV 30 MVA con sus respectivos paños de conexión, en ambos niveles de tensión, y la instalación de un nuevo patio de 23 kV, en configuración barra principal, más barra de transferencia con posiciones para el transformador, para medidas y para al menos tres posiciones de alimentadores.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 189,5 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.4 SISTEMA D.

    La identificación de las instalaciones de transmisión zonal del Sistema D comprende aquellas que se encuentran interconectadas entre las subestaciones Cerro Navia y Alto Jahuel del Sistema Interconectado Central.

    El siguiente cuadro presenta las obras de ampliación necesarias para el Sistema D de Transmisión Zonal.

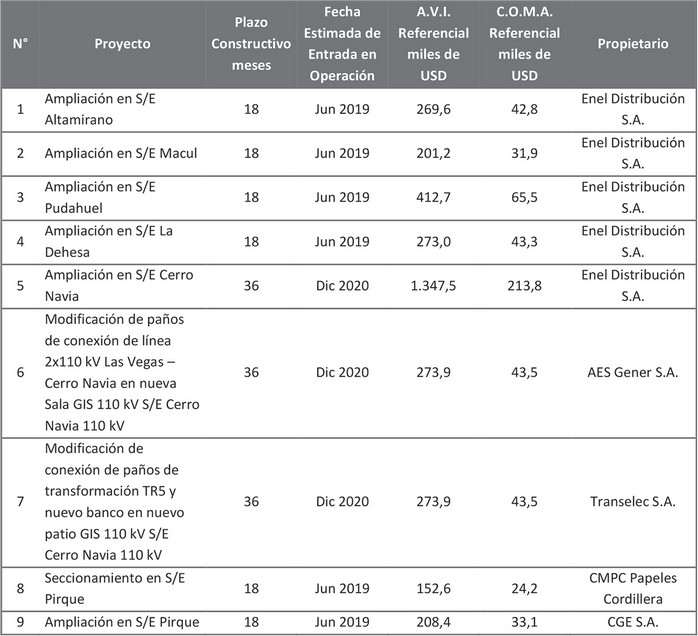

    Tabla 16: Obras de Ampliación del Sistema D

    .

    Ahora bien, las características de los proyectos incluidos dentro de esta categoría corresponden a:

    2.4.1 AMPLIACIÓN EN S/E ALTAMIRANO.

    El proyecto consiste en la ampliación del patio 110 kV, la instalación de un nuevo transformador 110/12 kV, 50 MVA, en la S/E Altamirano, con su respectivo paño en el patio de 110 kV, y una nueva celda de 12 kV, con barra principal más barra de transferencia que cuente con una posición para el acople a una de las celdas existentes, más una posición para la conexión del nuevo transformador y al menos 8 posiciones disponibles para futuros paños.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 269,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.4.2 AMPLIACIÓN EN S/E MACUL.

    El proyecto consiste en el reemplazo del transformador 110/12 kV, 20 MVA, de la S/E Macul por un nuevo transformador 110/12 kV, 50 MVA, y la instalación de una nueva celda de 12 kV con barra principal más barra de transferencia, que cuente con posiciones para el acople a dos de las celdas existentes, posición para la conexión del nuevo transformador y al menos ocho posiciones disponibles para futuros paños.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 201,2 miles de dólares, moneda de los Estados Unidos de América.

    2.4.3 AMPLIACIÓN EN S/E PUDAHUEL.

    El proyecto consiste en la ampliación de la barra de 110 kV existente, la incorporación de dos paños de línea para la conexión con el Tap Pudahuel, la instalación de un nuevo transformador 110/12 kV 50 MVA en la S/E Pudahuel, con su respectivo paño en el patio de 110 kV, y una nueva celda de 12 kV con barra principal más barra de transferencia que cuente con posiciones para el acople a dos de las celdas existentes, posición para la conexión del nuevo transformador y al menos 9 posiciones disponibles para futuros paños.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 412,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.4.4 AMPLIACIÓN EN S/E LA DEHESA.

    El proyecto consiste en la ampliación del patio 110 kV, la instalación de un nuevo transformador 110/12 kV 50 MVA en la S/E La Dehesa, con su respectivo paño de conexión en el patio de 110 kV, y una nueva celda de 12 kV con barra principal más barra de transferencia que cuente con una posición para el acople a una de las celdas existentes, posición para la conexión del nuevo transformador y al menos 8 posiciones disponibles para futuros paños.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 273,0 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.4.5 AMPLIACIÓN EN S/E CERRO NAVIA.

    El proyecto consiste en la construcción de un nuevo patio de 110 kV, en tecnología "GIS", en el emplazamiento del actual patio de 110 kV de la S/E Cerro Navia. El nuevo patio considerará la construcción de tres barras principales más barra de transferencia, la conexión de tres transformadores 220/110 kV a dichas barras, los dos existentes y uno futuro, tres paños seccionadores de barra, tres paños acopladores a la barra de transferencia, diez posiciones para cada uno de los circuitos existentes y la conexión de estos a cada una de las tres barras principales a través de equipos de maniobra.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 36 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 1.347,5 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente, en conjunto con las obras descritas en los numerales 0 y 0 del Sistema D del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.4.6 MODIFICACIÓN DE PAÑOS DE CONEXIÓN DE LÍNEA 2x110 KV LAS VEGAS – CERRO NAVIA EN NUEVO PATIO "GIS" 110 KV S/E CERRO NAVIA 110 KV.

    El proyecto consiste en la conexión de la línea 2x110 kV Las Vegas – Cerro Navia en el patio de 110 kV de esta última, para adecuarse al cambio de configuración señalado en el numeral 2.4.5 anterior, a través de la incorporación de 2 bahías "GIS".

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 36 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 273,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente, en conjunto con la obra descrita en el numeral 0 y 0 del Sistema D del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.4.7 MODIFICACIÓN DE CONEXIÓN DE PAÑOS DE TRANSFORMACIÓN "TR5" Y UN NUEVO BANCO EN NUEVO PATIO "GIS" 110 KV S/E CERRO NAVIA 110 KV.

    El proyecto consiste en la conexión del equipo de transformación "TR5" 220/110 kV de la S/E Cerro Navia y del transformador 220/110 Kv, actualmente en construcción, en el patio de 110 kV de esa S/E para adecuarse al cambio de configuración señalado en el numeral 2.4.5 anterior, a través de la incorporación de 2 bahías "GIS".

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 36 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 273,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.4.5 y 2.4.6 del Sistema D del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.4.8 SECCIONAMIENTO EN S/E PIRQUE.

    El proyecto consiste en el seccionamiento de la línea 1x110 kV Maipo – Puente Alto CMPC en la actual S/E Pirque con sus respectivos paños de línea en la barra de 110 kV.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 152,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 0 del Sistema D del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.4.9 AMPLIACIÓN EN S/E PIRQUE.

    El proyecto consiste en la modificación de las instalaciones comunes de plataforma y barras para permitir la conexión de los paños de línea asociados al seccionamiento en la S/E Pirque, de la línea 1x110 kV Maipo – Puente Alto CMPC. Además, incluye la instalación de un nuevo paño para que cada transformador de la S/E posea su paño en la barra de 110 kV.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otros.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 208,4 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 0 del Sistema D del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5 SISTEMA E.

    La identificación de las instalaciones de transmisión zonal del Sistema E comprende aquellas que se encuentran interconectadas entre las subestaciones Alto Jahuel y Temuco del Sistema Interconectado Central.

    El siguiente cuadro presenta las obras de ampliación necesarias para el Sistema E de Transmisión Zonal.

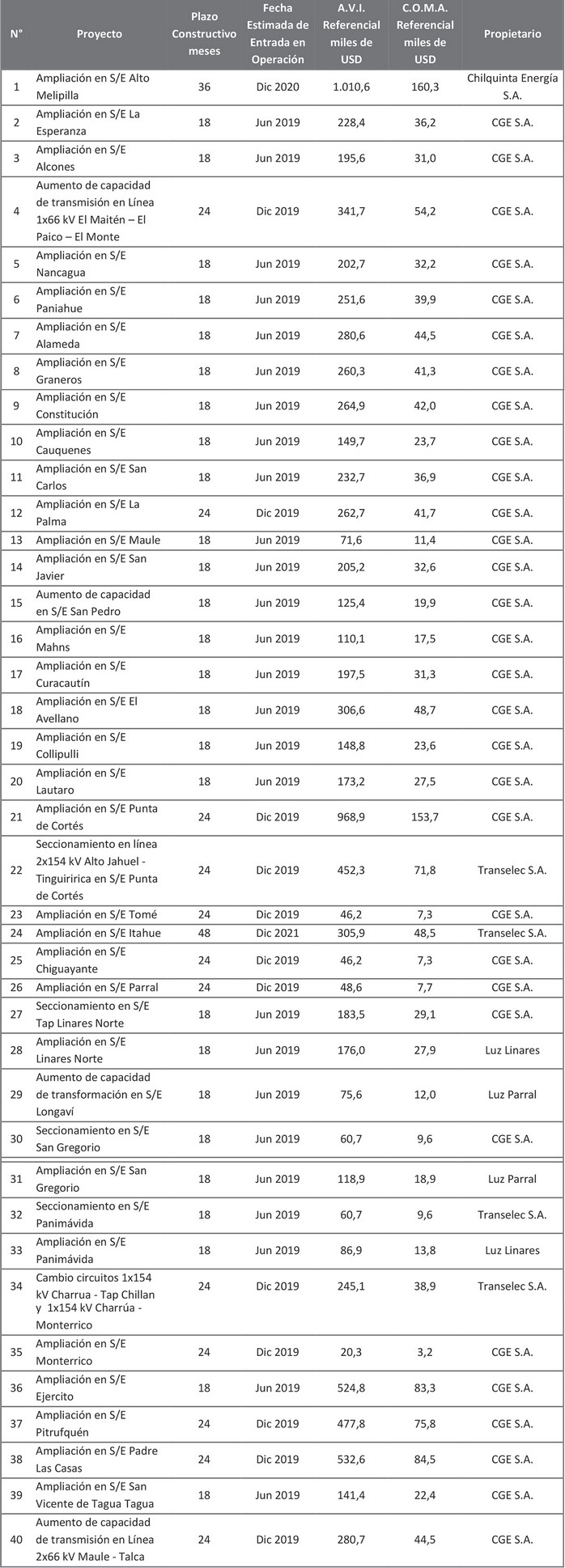

    Tabla 17: Obras de Ampliación del Sistema E.

    .

    Ahora bien, las características de los proyectos incluidos dentro de esta categoría corresponden a:

    2.5.1 AMPLIACIÓN EN S/E ALTO MELIPILLA.

    El proyecto consiste en el cambio de configuración del patio de 220 kV a interruptor y medio y la instalación de un nuevo banco de autotransformadores monofásicos 220/110 kV 150 MVA con sus respectivos paños de conexión, en ambos niveles de tensión, que compartirá la unidad de reserva con el equipo existente de la S/E, para lo cual es también necesaria la ampliación de la barra de 110 kV y la instalación de un paño seccionador de barra en esta última. El proyecto considera la automatización de la conexión de la unidad de reserva antes mencionada y el espacio suficiente para al menos una diagonal futura en el patio de 220 kV y para al menos dos paños en la barra de 110 kV.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 36 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 1.010,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.2 AMPLIACIÓN EN S/E LA ESPERANZA.

    El proyecto consiste en la instalación de un segundo transformador de 66/13,2 kV 15 MVA con sus respectivos paños de conexión en ambos niveles de tensión, para lo cual se requiere la construcción de una barra de 66 kV y la construcción y montaje de un nuevo paño de línea hacia S/E Portezuelo. En cuanto a la barra de 13,2 kV, se instalará una celda en configuración barra simple con posiciones para el transformador, un paño general, tres salidas de alimentadores y un seccionador de barra que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, una fundación con canaleta recolectora y un foso de aceite para nuevo transformador.

    Adicionalmente, el proyecto considera la reubicación del transformador existente hacia una nueva posición en la zona de ampliación aledaña de la nueva barra de 66 kV, para la cual se considera la habilitación de todas las instalaciones comunes necesarias, así como su interconexión con el patio de media tensión existente.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 228,4 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.3 AMPLIACIÓN EN S/E ALCONES.

    El proyecto consiste en la instalación de un segundo transformador de 66/23 kV 15 MVA con sus respectivos paños de conexión, en ambos niveles de tensión, para lo cual se requiere la ampliación de la barra de 66 kV. En cuanto a la barra de 23 kV, se instalará una celda en configuración barra simple con posiciones para el transformador, SS.AA., medida, al menos dos salidas de alimentadores y un seccionador de barra que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, fundación con canaleta recolectora y foso de aceite para nuevo transformador, un desconectador cuchillo motorizado trifásico que reemplace el desconectador existente y completar el paño de 66 kV del transformador existente.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 195,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.4 AUMENTO DE CAPACIDAD DE TRANSMISIÓN EN LÍNEA 1X66 EL MAITÉN – EL PAICO – EL MONTE.

    El proyecto consiste en el cambio del conductor de la línea 1x66 kV El Maitén – El Paico – El Monte, por un conductor de, al menos, 52 MVA de capacidad. Asimismo, forma parte del proyecto la verificación de las estructuras existentes para reemplazarles o reforzarles, según corresponda. De la misma forma, se considera el reemplazo de los herrajes de la línea para ambos tramos y el cambio de la actual aislación para el tramo comprendido entre la S/E El Paico y la S/E El Monte. El proyecto contempla completar los seis paños de línea en la S/E El Maitén, en la S/E El Paico y la S/E El Monte, con interruptor, transformadores de medida, seccionador cuchillo, pararrayos y sus equipos de control, protección y medida.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 341,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.5 AMPLIACIÓN EN S/E NANCAGUA.

    El proyecto consiste en la instalación de un segundo transformador de 66/13,2 kV 15 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, para lo cual se requiere la ampliación de la barra de 66 kV. En cuanto a la barra de 13,2 kV, se instalará una celda en configuración barra simple con posiciones para el transformador, tres salidas de alimentadores y un seccionador de barra que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, fundación con canaleta recolectora y foso de aceite para nuevo transformador y completar el paño de línea correspondiente a la línea 1x66 kV Nancagua – Paniahue.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 202,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.6 AMPLIACIÓN EN S/E PANIAHUE.

    El proyecto consiste en la instalación de un segundo transformador de 66/13,2 kV 30 MVA, con sus respectivos paños, en ambos niveles de tensión, para lo cual se requiere la ampliación de la barra de 66 kV. En cuanto a la barra de 13,2 kV, se instalará una celda en configuración barra simple con posiciones para el transformador, banco de condensadores, al menos seis salidas de alimentadores y seccionador de barra que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, fundación con canaleta recolectora y foso de aceite para nuevo transformador y completar los paños de línea de las líneas 1x66 kV Nancagua – Paniahue y 1x66 kV Paniahue – Lihueimo.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 251,6 miles de dólares, moneda de los Estados Unidos de Norte América. con posiciones para el transformador, SS.AA., medida, al menos dos salidas de alimentadores y un seccionador de barra que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, fundación con canaleta recolectora y foso de aceite para nuevo transformador, un desconectador cuchillo motorizado trifásico que reemplace el desconectador existente y completar el paño de 66 kV del transformador existente.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 195,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.7 AMPLIACIÓN EN S/E ALAMEDA.

    El proyecto consiste en la instalación de un tercer transformador de 66/15 kV 40 MVA, con sus respectivos paños, en ambos niveles de tensión, para lo cual se requiere la ampliación de la barra de 66 kV. En cuanto a la barra de 15 kV, se instalará una celda en configuración barra simple con posiciones para el transformador, banco de condensadores, al menos seis salidas de alimentadores y dos seccionadores de barra que permitan conectarse con las barras existentes. Adicionalmente, el proyecto incluye el cambio de configuración en Tap Alameda, separando la llegada de la línea Cachapoal–Tap Alameda 66 kV de la línea Tap Alameda–Rancagua 66 kV, para cual se necesitan dos paños de línea en 66 kV y la habilitación de un tercer paño de línea de 66 kV en el actual circuito que une las S/E Alameda y S/E Rancagua. La obra también considera la construcción de un muro cortafuego, fundación con canaleta recolectora y foso de aceite para el nuevo transformador. El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otros.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

El A.V.I. referencial del proyecto es de 280,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.8 AMPLIACIÓN EN S/E GRANEROS.

    El proyecto consiste en la instalación de un nuevo transformador de 66/15 kV 30 MVA, para lo cual se requiere la ampliación de la barra de 66 kV y la instalación de paños en este patio para los dos equipos de transformación, reutilizando el paño existente en la S/E y completándolo con el interruptor y equipos de medida faltantes. En cuanto al patio de 15 kV, se realizarán las ampliaciones necesarias para tener al menos seis nuevos alimentadores. La obra también considera la construcción de un muro cortafuego, una fundación con canaleta recolectora y un foso de aceite para nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

El A.V.I. referencial del proyecto es de 260,3 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.9 AMPLIACIÓN EN S/E CONSTITUCIÓN.

    El proyecto consiste en la instalación de un nuevo transformador DE 66/23 kV de 30 MVA con sus paños de 66 y 23 kV. Además, incluye la ampliación de la barra de 66 kV para construir el nuevo paño de transformación y completar el paño de 66 kV, asociado al transformador de 10 MVA existente. En el patio de 23 kV se instalará una nueva celda en configuración de barra simple con posiciones para el transformador, para medida, para conexión con la barra 23 kV existente Nº1 y para al menos seis salidas de alimentadores. La obra también considera la construcción de un muro cortafuego, un foso de aceite y una fundación con canaleta recolectora para nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 264,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.10 AMPLIACIÓN EN S/E CAUQUENES.

    El proyecto consiste en el reemplazo del transformador de reserva 66/13,8kV 10,35 MVA, por un equipo de 20 MVA. Además, incluye la ampliación de barra, de plataforma e instalaciones de la S/E Cauquenes dejando, al menos, espacio para dos paños de línea en el patio de 66 kV para la conexión de la futura línea 2x66 kV Nueva Cauquenes – Cauquenes.

    Las obras asociadas al reemplazo del transformador de reserva incluyen sus respectivos paños de conexión, en ambos niveles de tensión, y las obras necesarias para que el equipo opere en forma permanente. Además, en la barra de 13,2 kV, se instalará una celda en configuración barra simple con las siguientes posiciones: (i) celda de entrada; (ii) celda para banco de condensadores; (iii) al menos tres salidas; y (iv) seccionador de barra, que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, una fundación con canaleta recolectora y un foso de aceite para nuevo transformador.

    El proyecto además incluye las obras de ampliación de barra de 66 kV y ampliación de plataforma para dejar las instalaciones preparadas para recibir los nuevos circuitos, de 66 kV, provenientes de la S/E Nueva Cauquenes.



    La obra incluye, además, la ampliación del patio de 66 kV dejando, al menos, dos espacios disponibles para el enlace con la futura S/E Nueva Cauquenes.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 149,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.11 AMPLIACIÓN EN S/E SAN CARLOS.

    El proyecto consiste en la instalación de un segundo transformador 66/13,8kV 30 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, para lo cual se requiere la ampliación de la barra de 66 kV. En cuanto a la barra de 13,2 kV, se instalará una celda en configuración barra simple con posiciones para el transformador, banco de condensadores, al menos seis salidas de alimentadores y seccionador de barra que permita conectarse con la barra existente. La obra también considera la construcción de un muro cortafuego, una fundación con canaleta recolectora y un foso de aceite para nuevo transformador.

    Para ejecutar la obra descrita anteriormente es necesario realizar una ampliación de la plataforma, equipos de control e instalaciones comunes, además de construir un nuevo paño "B1" que soporte los nuevos niveles de transferencia. El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 232,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.12 AMPLIACIÓN EN S/E LA PALMA.

    El proyecto consiste en el seccionamiento de la línea 1x66 kV Talca – Linares en el actual Tap La Palma, instalando los respectivos paños de línea, y en el reemplazo del transformador 66/15 kV 6,25 MVA, por un equipo de 30 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, junto con la construcción del paño de transformación en 66 kV para el transformador de 10 MVA existente. Además, se instalará una nueva celda en configuración barra simple con posiciones para el transformador, banco de condensadores, conexión a la barra de 15 kV existente y, al menos, seis paños de salida de alimentadores. La obra también considera la construcción de un muro cortafuego, un foso de aceite y una fundación con canaleta recolectora para el nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 262,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.13 AMPLIACIÓN EN S/E MAULE.

    El proyecto consiste en el reemplazo del transformador 66/13,8kV 4,8 MVA por el equipo de reserva de 10,35 MVA, proveniente de S/E Cauquenes, reutilizando el equipamiento existente e instalando transformadores de corriente en el paño de 66 kV. La barra de 13,8 kV será ampliada en al menos dos posiciones para futuros alimentadores y se instalará el respectivo interruptor de media tensión para el alimentador existente. Además, se realizará una ampliación del patio de 15 kV, que incluirá la ampliación de la barra para realizar una reubicación de los servicios auxiliares y la instalación de "TTPP".

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, traslado del equipo de transformación, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 71,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.14 AMPLIACIÓN EN S/E SAN JAVIER.

    El proyecto consiste en el reemplazo del transformador 66/23 kV 5 MVA, por un equipo de 15 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión. En el patio de 66 kV se ampliará la barra, mientras que en el patio de 23 kV se construirá una barra aérea incorporando la posición de servicios auxiliares, de medida y al menos tres salidas de alimentadores, donde una de ellas será utilizada por el actual alimentador en servicio. La obra también considera la construcción de un foso de aceite y una fundación con canaleta recolectora para el nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 205,2 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.15 AUMENTO DE CAPACIDAD EN S/E SAN PEDRO.

    El proyecto consiste en el reemplazo del transformador 66/15 kV 10 MVA, por un equipo de 30 MVA, construyendo el paño de transformación de 66 kV para este nuevo equipos y reemplazando todos los equipos del paño "CT2" que no soporten el nivel de transferencia del nuevo equipo. Adicionalmente, contempla la construcción del paño de transformación de 66 kV del transformador de 13,3 MVA existente. Finalmente, la obra también considera la construcción de un muro cortafuego, una fundación con canaleta recolectora y un foso de aceite para nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 125,4 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.16 AMPLIACIÓN EN S/E MAHNS.

    El proyecto consiste en el reemplazo del transformador 66/15 kV 6,25 MVA, por un equipo de 15 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión. En el patio de 15 kV se deberá extender la barra para quedar con dos posiciones para alimentadores y se deberán retirar los reguladores de tensión. La obra también considera la construcción de un muro cortafuego, una fundación con canaleta recolectora y un foso de aceite para el nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 110,1 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.17 AMPLIACIÓN EN S/E CURACAUTÍN.

    El proyecto consiste en el reemplazo de los dos transformadores 66/13,2 kV 2,6 MVA, por un nuevo equipo de 15 MVA. Además, el proyecto incluye la reutilización del equipamiento existente, la extensión de la barra de 66 kV, una ampliación de la barra de 13,2 kV, en al menos dos posiciones para futuros alimentares, las obras civiles, la construcción de la correspondiente fundación para el nuevo transformador y un foso de aceite.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 197,5 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.18 AMPLIACIÓN EN S/E EL AVELLANO.

    El proyecto consiste en el reemplazo del transformador 66/13,2 kV 10 MVA, por un equipo de 30 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión. Se deberá construir un nuevo paño de línea en 66 kV, que soporte los nuevos niveles de transferencia de la S/E, y un paño de transformación en 66 kV, para el actual equipo de transformación de 12,5 MVA. Adicionalmente, se deberá extender la barra de 66 kV, con espacio para al menos 2 nuevos paños de línea, los que serán utilizados para la conexión de la línea 2x66 kV El Avellano – Los Varones. Para la barra de 23 kV, se deberá incorporar una nueva sección de barra, extender la barra de transferencia, construir un interruptor seccionador de barra y al menos seis nuevos paños de alimentadores en patio abierto.

    Asimismo, la obra considera dentro de las obras civiles la construcción de la correspondiente fundación para el nuevo transformador, un muro corta fuego y un foso de aceite.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 306,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.19 AMPLIACIÓN EN S/E COLLIPULLI.

    El proyecto consiste en el reemplazo de los tres transformadores de 66/13,2 kV 2,6 MVA, por equipos de 16 MVA, provenientes de la S/E Angol, con sus respectivos paños de conexión, en ambos niveles de tensión. Además, se considera la ampliación de la barra de 66 kV, de 13,2 kV y la plataforma correspondiente. La obra considera, dentro de las obras civiles, la construcción de la correspondiente fundación para el nuevo transformador y un foso de aceite. Finalmente, el proyecto considera la reutilización de los equipos existentes en la S/E.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, traslado del equipo de transformación, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 148,8 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.20 AMPLIACIÓN EN S/E LAUTARO.

    El proyecto consiste en el reemplazo del transformador 66/13,2 kV 10 MVA, por un equipo de 30 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión. Además, se deberá realizar una ampliación a la barra de 13,2 kV, para construir al menos cuatro nuevos paños de alimentadores en el patio de 13,2 kV. Junto con lo anterior, el proyecto considera, dentro de las obras civiles, la construcción de la correspondiente fundación para el nuevo transformador, un muro corta fuego, una canaleta recolectora y un foso de aceite.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 173,2 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.21 AMPLIACIÓN DE S/E PUNTA DE CORTÉS.

    El proyecto consiste en la ampliación de la S/E Punta de Cortés, de forma tal que permita el seccionamiento de la línea 2x154 kV Alto Jahuel – Tinguiririca y eliminar la actual conexión en derivación en dicha S/E. El proyecto considera la construcción de un patio de 220 kV en configuración interruptor y medio energizado en 154 kV, con tres medias diagonales para los transformadores de la S/E y dos interruptores centrales. Estas diagonales serán completadas por el seccionamiento señalado y nuevas conexiones de proyectos de transmisión. Además, se considera espacio para tres diagonales futuras.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 968,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.22 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.22 SECCIONAMIENTO EN LÍNEA 2X154 KV ALTO JAHUEL – TINGUIRIRICA EN S/E PUNTA DE CORTÉS.

    El proyecto consiste en la conexión de los circuitos 2x154 kV Alto Jahuel – Tap Punta Cortés y 2x154 kV Tap Punta Cortés – Tinguiririca en el nuevo patio de 220 kV, energizado en 154 kV, de la S/E Punta de Cortés. El proyecto incluye los respectivos paños de línea en estándar 220 kV, con la reutilización del equipamiento existente en los paños de línea del Tap off Punta de Cortés. El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 452,3 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.21 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.23 AMPLIACIÓN EN S/E TOMÉ.

    El proyecto consiste en la ampliación de la S/E Tomé, dejando, al menos, espacio para la conexión de dos paños de línea en el patio de 66 kV para la conexión de la futura línea 2x66 kV Dichato – Tomé. Dicho proyecto considera la ampliación de la barra de 66 kV, plataforma, obras civiles entre otros.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 46,2 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.24 AMPLIACIÓN EN S/E ITAHUE.

    El proyecto consiste en la ampliación del patio de 220 kV de la S/E Itahue, agregando 2 paños al anillo existente en dicho patio y creando dos posiciones para la llegada de la nueva línea 2x220 kV Mataquito – Itahue. La obra considera además el cambio de conexión en el anillo del circuito 2 de la línea 2x220 kV Ancoa – Itahue en una posición hacia el oeste, de forma tal que los circuitos de esta línea y de la línea 2x220 kV Mataquito – Itahue no queden en posiciones adyacentes.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 305,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.25 AMPLIACIÓN EN S/E CHIGUAYANTE.

    El proyecto consiste en la ampliación de la S/E Chiguayante, dejando al menos espacio para la conexión de dos paños de línea en el patio de 66 kV, para la conexión de la futura línea 2x66 kV Hualqui – Chiguayante. Dicho proyecto considera la ampliación de la barra de 66 kV, plataforma, obras civiles entre otros.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 46,2 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.26 AMPLIACIÓN EN S/E PARRAL.

    El proyecto consiste en la ampliación de la S/E Parral, dejando al menos espacio para la conexión de dos paños de línea en el patio de 66 kV, para la conexión de la futura línea 2x66 kV Nueva Cauquenes – Parral. Dicho proyecto considera la ampliación de la barra de 66 kV, plataforma, obras civiles entre otros.

    El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio, tales como comunicaciones, teleprotecciones, SCADA, obras civiles, montaje, malla de puesta a tierra, pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 48,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.27 SECCIONAMIENTO EN TAP LINARES NORTE.

    El proyecto consiste en el seccionamiento de la línea 1x66 kV Linares – Villa Alegre, en el actual Tap Linares Norte, con sus respectivos paños de línea en la barra de 66 kV. El proyecto considera la reutilización de los actuales interruptores y equipos existentes.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 183,5 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.28 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.28 AMPLIACIÓN EN S/E LINARES NORTE.

    El Decreto 111 EXENTO,
ENERGÍA
Art. ÚNICO N° 2
D.O. 12.04.2018proyecto consiste en el reemplazo del transformador Nº 1 de 66/13,2 KV 10 MVA de la S/E Linares Norte, por un equipo de 25 MVA. Además, esta obra incluye la construcción de los paños en los patios de 66 kV y 13,2 kV, para el nuevo transformador y para el transformador Nº 2 existente de 25 MVA, reutilizando el equipamiento existente y las obras necesarias para permitir la conexión de los paños de línea asociados al seccionamiento en la S/E Linares Norte de la línea 1x66 kV Linares - Villa Alegre.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    ElDecreto 111 EXENTO,
ENERGÍA
Art. ÚNICO N° 3
D.O. 12.04.2018 A.V.I. referencial del proyecto es de 142,7 miles de dólares, moneda de los Estados Unidos de América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.27 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.29 AUMENTO DE CAPACIDAD DE TRANSFORMACIÓN EN S/E LONGAVÍ.

    El proyecto consiste en el reemplazo del transformador 66/13,2 kV 12,5 MVA, de la S/E Longaví, por un equipo de 30 MVA, reutilizando los paños existentes en la S/E.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, adecuaciones en el patio de media tensión, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 75,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.30 SECCIONAMIENTO EN S/E SAN GREGORIO.

    La obra consiste en el seccionamiento de la línea 1x66 kV Cocharcas – Parral en la actual S/E San Gregorio, con sus respectivos paños de línea en la barra de 66 kV. El proyecto considera la reutilización de los actuales interruptores y equipos existentes.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 60,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.31 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.31 AMPLIACIÓN EN S/E SAN GREGORIO.

    El proyecto consiste en el reemplazo del transformador 66/13,2 kV 5 MVA, de la S/E San Gregorio, por un equipo de 20 MVA. Además, esta obra incluye la construcción de los paños en 66 kV y 13,2 kV para cada uno de los transformadores, reutilizando el equipamiento existente. Adicionalmente incluye las obras necesarias para permitir la conexión de los paños de línea asociados al seccionamiento en la S/E San Gregorio de la línea 1x66 kV Cocharcas – Parral.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El Proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 118,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.30 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.32 SECCIONAMIENTO EN S/E PANIMÁVIDA.

    La obra consiste en el seccionamiento de la línea 1x66 kV Chacahuín – Ancoa en la actual S/E Panimávida, con sus respectivos paños de línea en la barra de 66 kV. El proyecto considera la reutilización de los actuales interruptores y equipos existentes.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 60,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.33 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.33 AMPLIACIÓN EN S/E PANIMÁVIDA.

    El proyecto consiste en el reemplazo de los dos transformadores 66/13,2 kV 5 MVA, por los equipos de 10 MVA proveniente de la S/E Linares, con la construcción de sus respectivos paños en el patio 66 kV, reutilizando equipamiento existente en la S/E, la ampliación de la barra de 13,2 kV, en al menos en dos posiciones para futuros alimentadores y las obras necesarias para permitir la conexión de los paños de línea asociados al seccionamiento en la S/E Panimávida de la línea 1x66 kV Chacahuín – Ancoa.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, traslado de los equipos de transformación, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 86,9 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.32 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.34 CAMBIO CIRCUITOS 1X154 KV CHARRÚA – TAP CHILLÁN Y 1X154 KV CHARRÚA – MONTERRICO.

    El proyecto consiste en la modificación del uso de los actuales circuitos de la línea Charrúa – Parral y Charrúa – Chillán, a la altura del Tap Chillán. De esta forma el circuito con conductor "CU 300 MCM" se utilizará para abastecer la S/E Chillán y el circuito con conductor "ACAR 750 MCM" se utilizará para abastecer al Tap Monterrico. Además, se realizará el cambio de conductor entre el punto de enroque y Tap Monterrico, de una longitud aproximada de 3,5 km., el cual deberá tener una capacidad, de al menos, 205 MVA a 35 °C con sol. Finalmente, se debe realizar el cambio de los desconectadores del paño A6 de S/E Charrúa 154 kV por equipos de corriente nominal superior a 900 A.

    El proyecto también incluye realizar el seccionamiento en la S/E Monterrico de la línea Charrúa – Parral, eliminando la conexión en derivación actualmente en uso.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 245,1 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.34 del Sistema E del presente decreto, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.35 AMPLIACIÓN S/E MONTERRICO.

    El proyecto consiste en la modificación de las instalaciones comunes de plataforma, barras, entre otras, para permitir la conexión de los paños de línea asociados al seccionamiento en la S/E Monterrico, de la línea 1x154 kV Charrúa – Parral.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuación en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El Proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 20,3 miles de dólares, moneda de los Estados Unidos de Norte América.

    El proyecto deberá ser licitado y adjudicado para su construcción, coordinadamente y en conjunto con la obra descrita en el numeral 2.5.34 del Sistema E del presente documento, en una misma licitación, con el objeto de que sean adjudicadas a un mismo oferente.

    2.5.36 AMPLIACIÓN S/E EJÉRCITO.

    El proyecto consiste la construcción de un nuevo patio de 66 kV, con un estándar mínimo de doble barra principal que incluya, a lo menos, la construcción de los cuatro paños de línea para el seccionamiento de la línea 2x66 kV Concepción – Cerro Chepe, un paño para la interconexión con la barra de 66 kV existente, dos paños para los equipos de transformación de la S/E, paño acoplador de barras principales y espacio para tres paños futuros, dos de los cuales serán utilizados por la futura línea 2x66 kV El Trébol – Ejército. En cuanto a la barra existente de 66 kV, se completarán los paños de las líneas 1x66 kV Alonso de Ribera – Ejército y 1x66 kV Colo Colo – Ejército, reutilizando el equipamiento primario existente en el actual patio.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 524,8 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.37 AMPLIACIÓN EN S/E PITRUFQUÉN.

    El proyecto consiste en el seccionamiento de la línea 2x66 kV Temuco – Loncoche, en la actual S/E Pitrufquén, cuyo patio de 66 kV deberá pasar a configuración de doble barra más transferencia. Para ello se contemplan nueve paños en 66 kV, los cuales se encuentran asociados a paños para el seccionamiento, acoplador, seccionador de barras y paños de transformación. Junto a lo anterior, se deberá considerar espacio para, a lo menos, dos paños futuros.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 477,8 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.38 AMPLIACIÓN EN S/E PADRE LAS CASAS.

    El proyecto consiste en la construcción de un patio de 66 kV, en configuración de doble barra más transferencia con la incorporación de un paño acoplador, seccionador de barras, el seccionamiento de la línea 2x66 kV Temuco – Loncoche y las conexiones de la línea 1x66 kV Las Encinas – Padre Las Casas y del transformador existente a dicho patio. Además, el proyecto considera espacio para un nuevo equipo de transformación y, a lo menos, espacio para dos paños adicionales.

    Asimismo, forma parte del alcance del presente proyecto las modificaciones de líneas al interior de la subestación, como también todas las obras y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 532,6 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.5.39 AMPLIACIÓN EN S/E SAN VICENTE DE TAGUA TAGUA.

    El proyecto consiste en el reemplazo del transformador Nº1 de la S/E, de 66/15 kV, 18,7 MVA por uno nuevo de 30 MVA, complementando los paños AT y MT con equipos que permitan transferir toda la potencia del nuevo transformador. En cuanto al patio de 15 kV se debe ampliar la barra seccionada Nº1 y la barra de transferencia, con tres nuevos alimentadores e incorporar paño seccionador de barra de 15 kV. La obra también considera la construcción de muro cortafuego y foso de aceite para el nuevo transformador.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 18 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 141,4 miles de dólares, moneda de los Estados Unidos de América.

    2.5.40 AUMENTO DE CAPACIDAD DE TRANSMISIÓN EN LÍNEA 2X66 KV MAULE – TALCA.

    El proyecto consiste en el aumento de capacidad de la línea 2x66 kV Maule – Talca, de unos 15 km de longitud aproximada, pasando de un conductor "AAAC Butte" a un conductor con capacidad de, a lo menos, 83 MVA a 25° C con sol. Asimismo, conforma parte del proyecto la verificación de las estructuras existentes, debiéndose reemplazarlas o reforzarlas, según corresponda. El proyecto incluye además, el reemplazo de todo el equipamiento primario que sea necesario en las subestaciones terminales producto de este cambio de capacidad.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    El A.V.I. referencial del proyecto es de 280,7 miles de dólares, moneda de los Estados Unidos de Norte América.

    2.6 SISTEMA F.

    La identificación de las instalaciones de transmisión zonal del Sistema F comprende aquellas que se encuentran interconectadas entre las subestaciones Temuco y Chiloé del Sistema Interconectado Central.

    El siguiente cuadro presenta las obras de ampliación necesarias para el Sistema F de Transmisión Zonal.

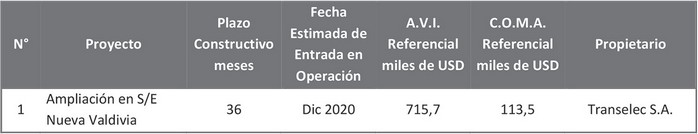

    Tabla 18: Obras de Ampliación del Sistema F

    .

    Ahora bien, las características del proyecto incluido dentro de esta categoría corresponde a:

    2.6.1 AMPLIACIÓN EN S/E NUEVA VALDIVIA.

    El proyecto se desarrollará en dos etapas. La primera consiste en la instalación de un transformador de 220/23 kV 60 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, y la construcción de un patio de 23 kV con barra dimensionada para al menos 8 paños y la canalización para salida subterránea de los alimentadores de 23 kV. Esta etapa incluye dejar el espacio para una futura segunda barra de 23 kV, de iguales características.

    La segunda etapa consiste en la construcción de un patio de 66 kV, en configuración barra principal más barra de transferencia, con espacio para al menos 5 paños adicionales, la instalación de un transformador de 220/66 kV 60 MVA, con sus respectivos paños de conexión, en ambos niveles de tensión, y la canalización para salida subterránea de una línea en 66 kV. Los nuevos equipos de transformación no podrán compartir la misma diagonal en el patio de 220 kV, conectándose mediante la incorporación de dos medias diagonales adicionales.

    El proyecto incluye todas las obras y labores necesarias para la ejecución y puesta en servicio, tales como adecuaciones en el patio de media tensión, adecuación de las protecciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras.

    Las obras correspondientes a la primera etapa del proyecto, asociadas al equipo de transformación de 220/23 kV y el patio de 23 kV, deberán ser construidas y entrar en operación, a más tardar, dentro de los 24 meses siguientes a la fecha de adjudicación de la licitación respectiva.

    A su vez, las obras de la segunda etapa del proyecto, asociadas al equipo de transformación de 220/66 kV y el patio de 66 kV, deberá ser construido y entrar en operación, a más tardar, dentro de los 36 meses siguientes a la fecha de adjudicación de la licitación respectiva, o entrar en operación, en conjunto, con la fecha de puesta en servicio del proyecto Nueva Línea 2x66 kV Nueva Valdivia – Picarte, tendido del primer circuito, si ese proyecto entrare en operación en forma posterior al plazo de 36 meses antes señalado.

    El A.V.I. referencial del proyecto es de 715,7 miles de dólares, moneda de los Estados Unidos de Norte América.
