Decreto 13 EXENTO
Decreto 13 EXENTO FIJA OBRAS NUEVAS DE LOS SISTEMAS DE TRANSMISIÓN NACIONAL Y ZONAL QUE DEBEN INICIAR SU PROCESO DE LICITACIÓN EN LOS DOCE MESES SIGUIENTES, CORRESPONDIENTES AL PLAN DE EXPANSIÓN DEL AÑO 2023
MINISTERIO DE ENERGÍA
FIJA OBRAS NUEVAS DE LOS SISTEMAS DE TRANSMISIÓN NACIONAL Y ZONAL QUE DEBEN INICIAR SU PROCESO DE LICITACIÓN EN LOS DOCE MESES SIGUIENTES, CORRESPONDIENTES AL PLAN DE EXPANSIÓN DEL AÑO 2023
Núm. 13 exento.- Santiago, 14 de enero de 2025.
Vistos:
Lo dispuesto en el decreto ley N° 2.224, de 1978, del Ministerio de Minería, que crea el Ministerio de Energía y la Comisión Nacional de Energía, en adelante el "Ministerio" y la "Comisión", respectivamente; en el decreto con fuerza de ley N° 4/20.018, de 2006, del Ministerio de Economía, Fomento y Reconstrucción, que fija texto refundido, coordinado y sistematizado del decreto con fuerza de ley N° 1, de 1982, de Minería, Ley General de Servicios Eléctricos, en materia de energía eléctrica, y sus modificaciones posteriores, en especial aquellas efectuadas por la ley N° 20.936, que establece un Nuevo Sistema de Transmisión Eléctrica y crea un Organismo Coordinador Independiente del Sistema Eléctrico Nacional, en adelante e indistintamente la "Ley"; en el decreto supremo N° 37, de 2019, del Ministerio de Energía, que aprueba reglamento de los sistemas de transmisión y de la planificación de la transmisión; en el decreto supremo N° 139, de 2016, del Ministerio de Energía, que aprueba reglamento para la determinación de franjas preliminares para obras nuevas de los sistemas de transmisión, en adelante "Reglamento de Estudio de Franjas"; en el decreto supremo N° 13T, de 2020, del Ministerio de Energía, que fija empresas adjudicatarias de la construcción y ejecución de las obras de ampliación de los sistemas de transmisión nacional y zonal, contempladas en los decretos exentos N° 171, de 2020, y N° 185, de 2021, ambos del Ministerio de Energía; en el decreto exento N° 266, de 2024, del Ministerio de Energía, que fija obras de ampliación de los sistemas de transmisión nacional y zonal que deben iniciar su proceso de licitación en los doce meses siguientes correspondientes al plan de expansión del año 2023, en adelante el "Decreto N° 266/2024"; en la resolución exenta N° 39, de 2 de febrero de 2024, de la Comisión, que aprueba Informe Técnico Preliminar del Plan de Expansión Anual de la Transmisión correspondiente al año 2023; en la resolución exenta N° 239, de 10 de mayo de 2024, de la Comisión, que aprueba Informe Técnico Final del Plan de Expansión Anual de la Transmisión correspondiente al año 2023; en la resolución exenta N° 244, de 2019, de la Comisión, que aprueba Informe Técnico Definitivo de Calificación de Instalaciones de los Sistemas de Transmisión para el Periodo 2020 - 2023, en adelante "Resolución Exenta N° 244/2019"; en la Resolución Exenta N° 460, de 2024, de la Comisión, que aprueba Informe Técnico Definitivo de Calificación de Instalaciones de los Sistemas de Transmisión para el periodo 2024 - 2027, en adelante "Resolución Exenta N° 460/2024"; en lo resuelto por el Honorable Panel de Expertos en sus Dictámenes N° 21, N° 22, N° 23, N° 24 y N° 25, todos de 30 de septiembre de 2024; en la resolución exenta N° 562/2024, de 21 de octubre de 2024, de la Comisión, que aprueba Informe Técnico Definitivo del Plan de Expansión Anual de la Transmisión correspondiente al año 2023, en adelante "Resolución Exenta N° 562/2024"; en lo informado mediante el Memorándum N° 2218/2024, de fecha 20 de diciembre de 2024, del Jefe de la División de Desarrollo de Proyectos del Ministerio; en lo establecido en la resolución N° 7, de 2019, de la Contraloría General de la República, que fija normas sobre exención del trámite de toma de razón, y
Considerando:
1. Que, de conformidad a lo establecido en los artículos 87° y 91° de la ley, la Comisión aprobó, mediante resolución exenta N° 39, de 2 de febrero de 2024, el Informe Técnico Preliminar del Plan de Expansión Anual de la Transmisión correspondiente al año 2023.
2. Que, mediante la resolución exenta N° 239, de 10 de mayo de 2024, la Comisión aprobó el Informe Técnico Final del Plan de Expansión Anual de la Transmisión correspondiente al año 2023.
3. Que, mediante los Dictámenes N° 21, N° 22, N° 23, N° 24 y N° 25, todos de 30 de septiembre de 2024, el Honorable Panel de Expertos se pronunció respecto de las discrepancias presentadas en contra del Informe Técnico Final que contiene el Plan de Expansión Anual de la Transmisión correspondiente al año 2023.
4. Que, posteriormente, mediante resolución exenta N° 562, de 21 de octubre de 2024, la Comisión aprobó el Informe Técnico Definitivo del Plan de Expansión Anual de la Transmisión correspondiente al año 2023, en adelante "Informe Técnico Definitivo", el cual fue recibido en esta Secretaría de Estado con fecha 22 de octubre de 2024.
5. Que, de acuerdo a lo señalado en el inciso segundo del artículo 92° de la ley, el Ministerio debe fijar las obras nuevas de los sistemas de transmisión que deben iniciar su proceso de licitación o estudio de franjas, según corresponda, en los doce meses siguientes.
6. Que, en el Informe de Complejidad de Obras Nuevas Contenidas en el Plan de Expansión 2023, se detalló la metodología aplicada para recomendar cuáles de las obras contenidas en el Plan de Expansión Anual de la Transmisión correspondiente al año 2023 debiesen iniciar estudios de franjas, en conformidad a los criterios establecidos en el artículo 92° inciso tercero de la ley y en el artículo 6° del Reglamento de Estudio de Franjas.
7. Que, de acuerdo a las conclusiones contenidas en el aludido informe de complejidad, se recomendó no someter a ninguna de las obras nuevas propuestas en el Informe Técnico Definitivo de la Comisión al procedimiento de determinación de franjas preliminares.
8. Que, se han cumplido todas las etapas y actuaciones para que el Ministerio dicte el decreto respectivo conforme lo dispuesto en el inciso segundo del artículo 92° de la ley.
Decreto:
Artículo primero: Fíjanse las siguientes obras nuevas, referidas a los Sistemas de Transmisión Nacional y Zonal, como parte del Plan de Expansión Anual de la Transmisión 2023 para iniciar su proceso de licitación en los doce meses siguientes, así como sus correspondientes descripciones, valores de inversión referenciales y costos anuales de operación, mantenimiento y administración referenciales y las demás condiciones y términos para su licitación, ejecución y explotación, conforme a lo que a continuación se señala:
1. OBRA NUEVA DEL SISTEMA DE TRANSMISIÓN NACIONAL
El siguiente cuadro presenta la obra nueva contenida en el Plan de Expansión 2023 del Sistema de Transmisión Nacional, la que deberá dar inicio a su licitación, adjudicación y construcción, conforme se indica a continuación:
Tabla 1: Obra Nueva del Sistema de Transmisión Nacional
La descripción de la obra nueva es la que a continuación se indica.
1.1. NUEVO SISTEMA DE CONTROL DE FLUJO PARA TRAMOS 220 KV CIRUELOS - NUEVA PICHIRROPULLI
a. Descripción general y ubicación de la obra
El proyecto consiste en la instalación de equipos de control dinámico de flujo de potencia basados en tecnologías tipo FACTS - SSSC modular monofásico (Static Synchronous Series Compensator), TCSC (Thyristor Controlled Series Compensator), UPFC (Unified Power Flow Controller) o equivalente en la línea 2x220 kV Valdivia - Ciruelos en subestación Valdivia, y en la línea 2x220 kV Ciruelos - Cerros de Huichahue en S/E Cerros de Huichahue, con el fin de generar una redistribución de los flujos de potencia que se transmiten a través de las líneas 2x220 kV Ciruelos - Cerros de Huichahue - Nueva Pichirropulli y 2x220 kV Ciruelos - Valdivia - El Laurel - Nueva Pichirropulli, de manera de permitir un mejor aprovechamiento de las capacidades de estas líneas.
Los equipos deberán ser capaces de compensar de manera dinámica la reactancia serie de cada uno de los circuitos de las líneas 2x220 kV Ciruelos - Cerros de Huichahue entre 4,7 Ohm capacitivos y 4,7 Ohm inductivos, y en 2x220 kV Valdivia - Ciruelos en, a lo menos, entre 11 Ohm capacitivos y 19,5 Ohm inductivos, o generar un efecto equivalente. A su vez, los equipos deberán soportar una corriente de régimen permanente que sea de, al menos, 450 MVA a 25°C con sol.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 22.500.283 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 402.755 dólares (1,79% del V.I. referencial), moneda de los Estados Unidos de América.
2. OBRAS NUEVAS DEL SISTEMA DE TRANSMISIÓN ZONAL
En el presente numeral se incorporan las obras nuevas contenidas en el Plan de Expansión 2023 del Sistema de Transmisión Zonal, las que deberán dar inicio a su licitación, adjudicación y construcción conforme a lo que en cada caso se indica.
SISTEMA A
El siguiente cuadro presenta las obras nuevas de expansión necesarias para el Sistema A de Transmisión Zonal.

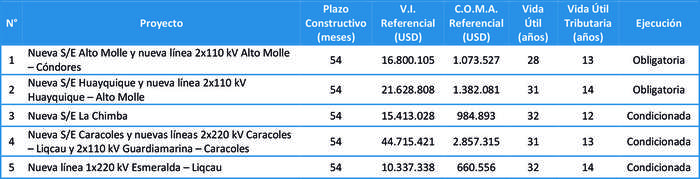

Tabla 2: Obras Nuevas del Sistema Zonal A
Las descripciones de las obras nuevas son las que a continuación se indican.
2.1. NUEVA S/E ALTO MOLLE Y NUEVA LÍNEA 2X110 KV ALTO MOLLE - CÓNDORES
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Alto Molle, con patios de 110 kV y 13,8 kV. A su vez, el proyecto considera la instalación de un transformador 110/13,8 kV de, al menos, 30 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
La configuración del patio de 110 kV de la subestación Alto Molle corresponderá a barra principal seccionada y barra de transferencia, con capacidad de barras de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para nueve posiciones, de manera de permitir la conexión del transformador de poder 110/13,8 kV, la conexión de la nueva línea 2x110 kV Alto Molle - Cóndores, la conexión de la obra "Nueva S/E Huayquique y nueva línea 2x110 kV Huayquique - Alto Molle", la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 13,8 kV, en configuración barra simple, contemplándose la construcción de, al menos, cuatro paños para alimentadores, el paño de conexión para el transformador de poder 110/13,8 kV antes mencionado y espacio en barra y plataforma para la construcción de dos paños futuros. En caso de definirse el desarrollo de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares y el espacio en la sala para la conexión de posiciones futuras definidas anteriormente.
La subestación se deberá emplazar dentro de un radio de 3 km respecto de la subestación Cóndores, considerando únicamente el semicírculo generado al sur de dicho punto. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
Adicionalmente, el proyecto contempla la construcción de una nueva línea de transmisión de doble circuito en 110 kV y, al menos, 90 MVA de capacidad por circuito a 35°C con sol, entre la nueva subestación Alto Molle y la subestación Cóndores, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 16.800.105 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 1.073.527 dólares (6,39% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de la obra "Ampliación en S/E Cóndores 110 kV (BP+BT)", individualizada en el numeral 1.3 del artículo primero del decreto N° 266/2024.
2.2. NUEVA S/E HUAYQUIQUE Y NUEVA LÍNEA 2X110 KV HUAYQUIQUE - ALTO MOLLE
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Huayquique, con patios de 110 kV y 13,8 kV. A su vez, el proyecto considera la instalación de un transformador 110/13,8 kV de, al menos, 30 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
La configuración del patio de 110 kV de la subestación Huayquique corresponderá a barra principal seccionada y barra de transferencia, con capacidad de barras de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para siete posiciones, de manera de permitir la conexión del transformador de poder 110/13,8 kV, la conexión de la nueva línea 2x110 kV Huayquique - Alto Molle, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 13,8 kV, en configuración barra simple, contemplándose la construcción de, al menos, cuatro paños para alimentadores, el paño de conexión para el transformador de poder 110/13,8 kV antes mencionado y espacio en barra y plataforma para la construcción de dos paños futuros. En caso de definirse el desarrollo de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares y el espacio en la sala para la conexión de posiciones futuras definidas anteriormente.
La subestación se deberá emplazar dentro de un radio de 2 km respecto al cruce entre Enrique Brenner y Vía 5, en la ciudad de Iquique, considerando únicamente el semicírculo generado al sur de dicho punto junto con el área generada al oriente de la Ruta 1 y al poniente de la carretera Circunvalación Sur. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
A su vez, el proyecto contempla la construcción de una nueva línea de transmisión de doble circuito en 110 kV y, al menos, 90 MVA de capacidad por circuito a 35°C con sol, entre la nueva subestación Huayquique y la subestación Alto Molle, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El Proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 21.628.808 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 1.382.081 dólares (6,39% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de la obra "Nueva S/E Alto Molle y nueva línea 2x110 kV Alto Molle - Cóndores", individualizada en el numeral 2.1 del artículo primero del presente decreto.
2.3. NUEVA S/E LA CHIMBA
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada La Chimba, mediante el seccionamiento de la actual línea 1x110 kV Tap Desalant - Desalant con sus respectivos paños de línea y patios de 220 kV, 110 kV y 23 kV. A su vez, el proyecto considera la instalación de un equipo de transformación 220/110 kV de, al menos, 100 MVA de capacidad, y la instalación de un transformador 110/23 kV de, al menos, 30 MVA de capacidad, ambos con Cambiador de Derivación Bajo Carga (CDBC) y con sus respectivos paños de conexión en sus correspondientes niveles de tensión.
Adicionalmente, el proyecto considera la construcción de los enlaces que corresponda para el seccionamiento de la línea antes mencionada en la subestación La Chimba, manteniendo, al menos, las características técnicas de la línea de transmisión que se secciona.
La configuración del patio de 220 kV de la subestación La Chimba corresponderá a interruptor y medio, con capacidad de barras de, al menos, 1.500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barra y plataforma para tres diagonales, de manera de permitir la conexión del equipo de transformación 220/110 kV, la conexión de la línea proveniente de S/E Atacama asociada al proyecto "Extensión de línea 1x220 kV Atacama - Esmeralda y cambio de conexión a S/E Caracoles y S/E La Chimba" y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Por su parte, la configuración del patio de 110 kV de la subestación La Chimba corresponderá a barra principal seccionada y barra de transferencia, con capacidad de barras de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para nueve posiciones, de manera de permitir la conexión del equipo de transformación 220/110 kV, la conexión del equipo de transformación 110/23 kV, la conexión del seccionamiento de la línea 1x110 kV Tap Desalant - Desalant, la conexión de la línea proveniente de Mejillones asociada al proyecto "Extensión de línea 1x110 kV Mejillones - Tap Desalant, cambio de conexión a S/E La Chimba y aumento de capacidad tramo 110 kV Mejillones - Punto de cambio de conexión", la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 23 kV, en configuración barra simple, contemplándose la construcción de, al menos, tres paños para alimentadores, el paño de conexión para el transformador de poder 110/23 kV antes mencionado y espacio en barra y plataforma para la construcción de dos paños futuros. En caso de definirse el desarrollo de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares y el espacio en la sala para la conexión de las posiciones futuras definidas anteriormente.
La subestación se deberá emplazar dentro de un radio de 2 km respecto de la subestación Desalant, considerando únicamente el sector ubicado hacia el poniente de la Ruta 1. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 15.413.028 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 984.893 dólares (6,39% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de las obras: "Extensión de línea 1x110 kV Mejillones - Tap Desalant, cambio de conexión a S/E La Chimba y aumento de capacidad tramo 110 kV Mejillones - Punto de cambio de conexión", "Ampliación en S/E La Portada (BS)", "Conexión de línea 1x110 kV Tap Desalant - Desalant en S/E La Portada", "Ampliación en S/E Guardiamarina 110 kV (2BP+BT)", "Extensión de línea 1x220 kV Atacama - Esmeralda y cambio de conexión a S/E Caracoles y S/E La Chimba", "Ampliación en S/E Esmeralda 220 kV (IM)" y "Ampliación en S/E Liqcau 220 kV (IM)", individualizadas en los numerales 2.1.1, 2.1.2, 2.1.3, 2.1.4, 2.1.5, 2.1.6 y 2.1.7, del artículo primero del decreto N° 266/2024, respectivamente, además de las obras "Nueva S/E Caracoles y nuevas líneas 2x220 kV Caracoles - Liqcau y 2x110 kV Guardiamarina - Caracoles" y "Nueva línea 1x220 kV Esmeralda - Liqcau", individualizadas en los numerales 2.4 y 2.5 del artículo primero del presente decreto, respectivamente.
La inclusión de esta obra en el presente Plan de Expansión está condicionada a la revocación parcial del Decreto N° 13T, de 2020, del Ministerio de Energía, en particular de la obra: "Construcción Bypass para la línea 1x220 kV Atacama - Esmeralda, la línea 1x110 kV Esmeralda - La Portada y línea 1x110 kV Mejillones - Antofagasta y desmantelamiento", solicitada por Edelnor Transmisión S.A., con fecha 20 de octubre de 2023, y actualmente en tramitación ante el Ministerio de Energía.
e. Instalaciones del sistema de transmisión dedicado intervenidas por el proyecto
El proyecto considera la intervención de la siguiente instalación perteneciente al sistema de transmisión dedicado:
Tabla 3: Instalaciones dedicadas intervenidas en el proyecto Conexión de línea 1x110 kV Tap Desalant - Desalant
2.4. NUEVA S/E CARACOLES Y NUEVAS LÍNEAS 2X220 KV CARACOLES - LIQCAU Y 2X110 KV GUARDIAMARINA - CARACOLES
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Caracoles, mediante la conexión de las líneas 1x110 kV Antofagasta - Tap Uribe, 1x110 kV Esmeralda - Tap Uribe, 1x110 kV Capricornio - Tap Uribe y 1x110 kV Uribe - Tap Uribe, con sus respectivos paños de línea y patios en 220 kV y 110 kV. A su vez, el proyecto considera la instalación de un banco de autotransformadores 220/110 kV de, al menos, 150 MVA de capacidad con Cambiador de Derivación Bajo Carga (CDBC) más unidad de reserva, la cual deberá contar con conexión automática, y sus respectivos paños de conexión en ambos niveles de tensión.
Adicionalmente, el proyecto considera la construcción de los enlaces que corresponda para realizar la conexión de las líneas mencionadas en la subestación Caracoles, manteniendo, al menos, las características técnicas de las líneas de transmisión que se conectan.
La configuración del patio de 220 kV de la subestación Caracoles corresponderá a interruptor y medio, con capacidad de barras de, al menos, 2.000 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barra y plataforma para cuatro diagonales, de manera de permitir la conexión de la línea 2x220 kV Caracoles - Liqcau, la conexión del transformador de poder 220/110 kV, la conexión de la línea asociada al proyecto "Extensión de línea 1x220 kV Atacama - Esmeralda y cambio de conexión a S/E Caracoles y S/E La Chimba" y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Por su parte, la configuración del patio de 110 kV corresponderá a doble barra principal con barra de transferencia, con capacidad de barras de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para diez posiciones, de manera de permitir la conexión del banco de autotransformadores 220/110 kV, la conexión de las líneas 1x110 kV Antofagasta - Tap Uribe, 1x110 kV Esmeralda - Tap Uribe, 1x110 kV Capricornio - Tap Uribe y 1x110 kV Uribe - Tap Uribe, la conexión de la línea 2x110 kV Guardiamarina - Caracoles, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
La subestación se deberá emplazar dentro de un radio de 2 km respecto del actual Tap Uribe.
Adicionalmente, el proyecto contempla la construcción de una nueva línea de transmisión de doble circuito en 220 kV y, al menos, 120 MVA por circuito a 35°C con sol, entre la nueva subestación Caracoles y la subestación Liqcau, antes denominada Nueva La Negra, con sus respectivos paños de conexión en cada subestación de llegada.
Finalmente, el proyecto considera la construcción de una nueva línea de transmisión de doble circuito en 110 kV y, al menos, 60 MVA por circuito a 35°C temperatura ambiente con sol, entre las subestaciones Caracoles y Guardiamarina, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 44.715.421 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 2.857.315 dólares (6,39% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de las obras: "Extensión de línea 1x110 kV Mejillones - Tap Desalant, cambio de conexión a S/E La Chimba y aumento de capacidad tramo 110 kV Mejillones - Punto de cambio de conexión", "Ampliación en S/E La Portada (BS)", "Conexión de línea 1x110 kV Tap Desalant - Desalant en S/E La Portada", "Ampliación en S/E Guardiamarina 110 kV (2BP+BT)", "Extensión de línea 1x220 kV Atacama - Esmeralda y cambio de conexión a S/E Caracoles y S/E La Chimba", "Ampliación en S/E Esmeralda 220 kV (IM)" y "Ampliación en S/E Liqcau 220 kV (IM)", individualizadas en los numerales 2.1.1, 2.1.2, 2.1.3, 2.1.4, 2.1.5, 2.1.6 y 2.1.7 del artículo primero del decreto N° 266/2024, respectivamente, además de las obras "Nueva S/E La Chimba" y "Nueva línea 1x220 kV Esmeralda - Liqcau", individualizadas en los numerales 2.3 y 2.5 del artículo primero del presente decreto, respectivamente.
La inclusión de esta obra en el presente Plan de Expansión está condicionada a la revocación parcial del Decreto N° 13T, de 2020, del Ministerio de Energía, en particular de la obra: "Construcción Bypass para la línea 1x220 kV Atacama - Esmeralda, la línea 1x110 kV Esmeralda - La Portada y Línea 1x110 kV Mejillones - Antofagasta y desmantelamiento", solicitada por Edelnor Transmisión S.A., con fecha 20 de octubre de 2023, y actualmente en tramitación ante el Ministerio de Energía.
2.5. NUEVA LÍNEA 1X220 KV ESMERALDA - LIQCAU
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva línea de transmisión de simple circuito en 220 kV y, al menos, 120 MVA de capacidad de transmisión a 35°C temperatura ambiente con sol, entre las subestaciones Esmeralda y Liqcau, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 10.337.338 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 660.556 dólares (6,39% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de las obras: "Extensión de línea 1x110 kV Mejillones - Tap Desalant, cambio de conexión a S/E La Chimba y aumento de capacidad tramo 110 kV Mejillones - Punto de cambio de conexión", "Ampliación en S/E La Portada (BS)", "Conexión de línea 1x110 kV Tap Desalant - Desalant en S/E La Portada", "Ampliación en S/E Guardiamarina 110 kV (2BP+BT)", "Extensión de línea 1x220 kV Atacama - Esmeralda y cambio de conexión a S/E Caracoles y S/E La Chimba", "Ampliación en S/E Esmeralda 220 kV (IM)", "Ampliación en S/E Liqcau 220 kV (IM)", individualizadas en los numerales 2.1.1, 2.1.2, 2.1.3, 2.1.4, 2.1.5, 2.1.6 y 2.1.7 del artículo primero del Decreto N° 266/2024, respectivamente, además de las obras "Nueva S/E La Chimba" y "Nueva S/E Caracoles y nuevas líneas 2x220 kV Caracoles - Liqcau y 2x110 kV Guardiamarina - Caracoles", individualizadas en los numerales 2.3 y 2.4, del artículo primero del presente decreto, respectivamente.
La inclusión de esta obra en el presente Plan de Expansión está condicionada a la revocación parcial del Decreto N° 13T, de 2020, del Ministerio de Energía, en particular de la obra: "Construcción Bypass para la línea 1x220 kV Atacama - Esmeralda, la Línea 1x110 kV Esmeralda - La Portada y Línea 1x110 kV Mejillones - Antofagasta y desmantelamiento", solicitada por Edelnor Transmisión S.A., con fecha 20 de octubre de 2023, y actualmente en tramitación ante el Ministerio de Energía.
SISTEMA D
El siguiente cuadro presenta la obra nueva de expansión necesaria para el Sistema D de Transmisión Zonal.
Tabla 4: Obras Nuevas del Sistema Zonal D
La descripción de la obra nueva es la que a continuación se indica.
2.6. NUEVA S/E EL PERAL, SECCIONAMIENTO LÍNEA 2X110 KV FLORIDA - TAP VIZCACHAS Y NORMALIZACIÓN LÍNEA 1X110 KV PUENTE ALTO - TAP VIZCACHAS
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada El Peral, mediante el seccionamiento de la actual línea 2x110 kV Florida - Vizcachas con sus respectivos paños de línea y patios de 110 kV y 12 kV. A su vez, el proyecto considera la instalación de un transformador 110/12 kV de, al menos, 50 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
Adicionalmente, el proyecto considera la construcción de los enlaces que correspondan para el seccionamiento de la línea antes mencionada en la subestación El Peral, manteniendo, al menos, las características técnicas de la línea de transmisión que se secciona.
La configuración del patio de 110 kV de la subestación El Peral corresponderá a barra principal seccionada y barra de transferencia, con capacidad de barras de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para diez posiciones, de manera de permitir la conexión del transformador de poder 110/12 kV, la conexión del seccionamiento de la línea 2x110 kV Florida - Vizcachas, la conexión de la normalización de la línea 1x110 kV Puente Alto - Vizcachas, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 12 kV, en configuración barra simple, contemplándose la construcción de, al menos, cuatro paños para alimentadores, el paño de conexión para el transformador de poder 110/12 kV antes mencionado y espacio en barra y plataforma para la construcción de cuatro paños futuros. En caso de definirse el desarrollo de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares y el espacio en la sala para la conexión de las posiciones futuras definidas anteriormente.
La subestación se deberá emplazar a 16,8 km al sur de la subestación Los Almendros, siguiendo el trazado de la línea 2x220 kV Alto Jahuel - Los Almendros, dentro de un radio de 1 km respecto a ese punto. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
A su vez, el proyecto contempla la normalización de la línea 1x110 kV Vizcachas - Puente Alto mediante la construcción de un tramo línea desde una estructura existente de la línea mencionada hasta la nueva subestación El Peral con su respectivo paño de línea, desconectándola a su vez del Tap Vizcachas. El tramo deberá mantener, al menos, las características de la línea y realizarse desde un punto de la línea 1x110 kV Vizcachas - Puente Alto ubicado a lo más a un radio de 2 km de Tap Vizcachas.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 20.118.509 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 424.501 dólares (2,11% del V.I. referencial), moneda de los Estados Unidos de América.
SISTEMA E
El siguiente cuadro presenta las obras nuevas de expansión necesarias para el Sistema E de Transmisión Zonal.

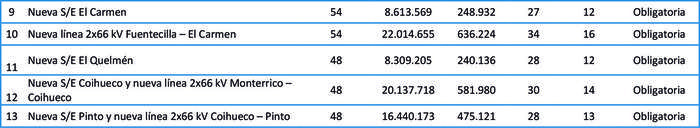

Tabla 5: Obras Nuevas del Sistema Zonal E
Las descripciones de las obras nuevas son las que a continuación se indican.
2.7. NUEVA S/E HUELQUÉN
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Huelquén, mediante el seccionamiento de la línea 2x110 kV Alto Jahuel - Codegua, asociada al proyecto "Nueva S/E Codegua", individualizado en el decreto exento N° 231, de 27 de agosto 2019, del Ministerio de Energía, que fija obras nuevas de los sistemas de Transmisión Nacional y Zonal que deben iniciar su proceso de licitación o estudio de franja, según corresponda, en los doce meses siguientes, del plan de expansión del año 2018, con sus respectivos paños de línea y patios de 110 kV y 15 kV. A su vez, el proyecto considera la instalación de un transformador 110/15 kV de, al menos, 30 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
Adicionalmente, el proyecto contempla la construcción de los enlaces que corresponda para el seccionamiento de la línea antes mencionada en la subestación Huelquén, manteniendo, al menos, las características técnicas de la línea que se secciona.
La configuración del patio de 110 kV de la subestación Huelquén corresponderá a barra principal seccionada y barra de transferencia, con capacidad de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barra y plataforma para nueve posiciones, de manera de permitir la conexión del transformador de poder 110/15 kV, la conexión del seccionamiento de la línea 2x110 kV Alto Jahuel - Codegua, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 15 kV, en configuración barra simple, contemplándose la construcción de, al menos, cuatro paños para alimentadores y el paño de conexión del transformador antes mencionado. En caso de definirse el desarrollo de la ampliación de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida y la construcción de una celda para servicios auxiliares si corresponde.
La subestación se deberá emplazar a, aproximadamente, 9,8 km al sur de la subestación Alto Jahuel, siguiendo el trazado de la línea 2x110 kV Alto Jahuel - Codegua, dentro de un radio de 3 km respecto a ese punto. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del desarrollo de proyecto.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 10.802.893 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 312.204 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
2.8. NUEVA S/E CAÑAVERAL
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Cañaveral, mediante el seccionamiento de la línea 2x66 kV Punta de Cortés - Cachapoal con sus respectivos paños de línea y patios de 66 kV y 15 kV. A su vez, el proyecto considera la instalación de un transformador 66/15 kV de 50 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
Adicionalmente, el proyecto contempla la construcción de los enlaces que corresponda para el seccionamiento de la línea antes mencionada en la subestación Cañaveral, manteniendo, al menos, las características técnicas de la línea que se secciona.
La configuración del patio de 66 kV de la subestación Cañaveral corresponderá a barra principal seccionada y barra de transferencia, con capacidad de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barra y plataforma para nueve posiciones, de manera de permitir la conexión del transformador de poder 66/15 kV, la conexión del seccionamiento de la línea 2x66 kV Punta de Cortés - Cachapoal, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de proyectos.
Además, el proyecto considera la construcción de un patio de 15 kV, en configuración barra simple, contemplándose la construcción de, al menos, seis paños para alimentadores y el paño de conexión del transformador antes mencionado. En caso de definirse el desarrollo de la ampliación de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida y la construcción de una celda para servicios auxiliares si corresponde.
La subestación se deberá emplazar a aproximadamente 1,6 km al noroeste de la subestación Cachapoal, siguiendo el trazado de la línea 2x66 Punta de Cortés - Cachapoal, dentro de un radio de 2 km respecto a ese punto, al norte de la carretera H-30 (Camino Variante Carretera El Cobre, o Costanera Norte Río Cachapoal). Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del desarrollo de proyecto.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 11.320.686 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 327.168 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
2.9. NUEVA S/E EL CARMEN
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada El Carmen, mediante el seccionamiento de la línea 1x66 kV Las Cabras - El Manzano con sus respectivos paños de línea y patios de 66 kV y 15 kV. A su vez, el proyecto considera la instalación de un transformador 66/15 kV de, al menos, 30 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
Adicionalmente, el proyecto considera la construcción de los enlaces que corresponda para el seccionamiento de la línea antes mencionada en la subestación El Carmen, manteniendo al menos las características técnicas de la línea que se secciona.
La configuración del patio de 66 kV de la subestación El Carmen corresponderá a barra principal seccionada y barra de transferencia, con capacidad de, al menos 300 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barra y plataforma para ocho posiciones, de manera de permitir la conexión del transformador de poder 66/15 kV, la conexión del seccionamiento de la línea 1x66 kV Las Cabras - El Manzano, la conexión de la línea asociada al proyecto "Nueva línea 2x66 kV Fuentecilla - El Carmen", la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de un nuevo proyecto en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 15 kV, en configuración barra simple, contemplándose la construcción de, al menos, cinco paños para alimentadores, el paño de conexión del transformador antes mencionado, un paño para la conexión de un banco de condensadores y espacio en barra para la construcción de dos paños futuros. En caso de definirse el desarrollo de la ampliación de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares si corresponde, y el espacio en la sala para la conexión de posiciones futuras definidas anteriormente.
A su vez, el proyecto contempla la instalación de un nuevo banco de condensadores de 5 MVAr en 15 kV.
La subestación se deberá emplazar a aproximadamente 4,1 km al sur de la subestación El Manzano, siguiendo el trazado de la línea 1x66 kV Las Cabras - El Manzano, dentro de un radio de 3 km respecto a ese punto. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del desarrollo de proyecto.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El Proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 8.613.569 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 248.932 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de la obra "Ampliación en S/E Fuentecilla (BP+BT)", individualizada en el numeral 2.3.3 del artículo primero del decreto N° 266/2024, además de la obra "Nueva línea 2x66 kV Fuentecilla - El Carmen", individualizada en el numeral 2.10 del artículo primero del presente decreto, respectivamente.
2.10. NUEVA LÍNEA 2X66 KV FUENTECILLA - EL CARMEN
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva línea de transmisión de doble circuito en 66 kV y, al menos, 75 MVA de capacidad por circuito a 35°C con sol, entre la nueva subestación El Carmen y la subestación Fuentecilla, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del desarrollo de proyecto.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 54 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 22.014.655 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 636.224 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará condicionada a la adjudicación de la obra "Ampliación en S/E Fuentecilla (BP+BT)" individualizada en el numeral 2.3.3 del artículo primero, del decreto N° 266/2024, además de la obra "Nueva S/E El Carmen", individualizada en el numeral 2.9 del artículo primero del presente decreto, respectivamente.
2.11. NUEVA S/E EL QUELMÉN
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada El Quelmén, mediante el seccionamiento de la línea 1x66 kV San Fernando - Teno, con sus respectivos paños de línea y patios de 66 kV y 13,2 kV. A su vez, el proyecto considera la instalación de un transformador 66/13,2 kV de al menos 50 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
Adicionalmente, el proyecto contempla la construcción de los enlaces que corresponda para el seccionamiento de la línea antes mencionada en la subestación El Quelmén, manteniendo, al menos, las características técnicas de la línea que se secciona.
La configuración del patio de 66 kV de la subestación El Quelmén corresponderá a barra principal seccionada y barra de transferencia, con capacidad de, al menos, 500 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barra y plataforma para siete posiciones, de manera de permitir la conexión del transformador de poder 66/13,2 kV, la conexión del seccionamiento de la línea 1x66 kV San Fernando - Teno, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 13,2 kV, en configuración barra simple, contemplándose la construcción de, al menos, seis paños para alimentadores y el paño de conexión del transformador antes mencionado. En caso de definirse el desarrollo de la ampliación de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida y la construcción de una celda para servicios auxiliares si corresponde.
La subestación se deberá emplazar a aproximadamente 4 km al norte de la subestación Teno, siguiendo el trazado de la línea 1x66 kV San Fernando - Teno, dentro de un radio de 3,5 km respecto a ese punto. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
El proyecto incluye todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de las protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del desarrollo de proyecto.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 8.309.205 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 240.136 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
2.12. NUEVA S/E COIHUECO Y NUEVA LÍNEA 2X66 KV MONTERRICO - COIHUECO
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Coihueco, con patios de 66 kV y 13,8 kV. A su vez, el proyecto considera la instalación de un transformador 66/13,8 kV de, al menos, 30 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
La configuración del patio de 66 kV de la subestación Coihueco corresponderá a barra principal seccionada y barra de transferencia, con capacidad de barras de, al menos, 300 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para nueve posiciones, de manera de permitir la conexión del transformador de poder 66/13,8 kV, la conexión de la nueva línea 2x66 kV Monterrico - Coihueco, la conexión de la obra "Nueva S/E Pinto y nueva línea 2x66 kV Coihueco - Pinto", la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 13,8 kV, en configuración barra simple, contemplándose la construcción de, al menos, cuatro paños para alimentadores, el paño de conexión para el transformador de poder 66/13,8 kV antes mencionado y espacio en barra y plataforma para la construcción de dos paños futuros. En caso de definirse el desarrollo de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares y el espacio en la sala para la conexión de posiciones futuras definidas anteriormente.
La subestación se deberá emplazar dentro de un radio de 2 km respecto de la intersección más oriental de las rutas N-39 y N-481 en las cercanías de la localidad de Coihueco en la Región de Ñuble. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
A su vez, el proyecto contempla la construcción de una nueva línea de transmisión de doble circuito en 66 kV y, al menos, 60 MVA de capacidad por circuito a 35°C con sol, entre la nueva subestación Coihueco y la subestación Monterrico, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 20.137.718 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 581.980 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de la obra "Ampliación en S/E Monterrico 66 kV (BP+BT)", individualizada en el numeral 2.3.5 del artículo primero del decreto N° 266/2024.
2.13. NUEVA S/E PINTO Y NUEVA LÍNEA 2X66 KV COIHUECO - PINTO
a. Descripción general y ubicación de la obra
El proyecto consiste en la construcción de una nueva subestación, denominada Pinto, con patios de 66 kV y 13,8 kV. A su vez, el proyecto considera la instalación de un transformador 66/13,8 kV de, al menos, 30 MVA de capacidad, con Cambiador de Derivación Bajo Carga (CDBC) y sus respectivos paños de conexión en ambos niveles de tensión.
La configuración del patio de 66 kV de la subestación Pinto corresponderá a barra principal seccionada y barra de transferencia, con capacidad de barras de, al menos, 300 MVA con 75°C en el conductor y 35°C temperatura ambiente con sol, y deberá considerar espacio en barras y plataforma para siete posiciones, de manera de permitir la conexión del transformador de poder 66/13,8 kV, la conexión de la nueva línea 2x66 kV Coihueco - Pinto, la construcción de un paño acoplador, la construcción de un paño seccionador de barras y la conexión de nuevos proyectos en la zona. En caso de definirse el desarrollo de este patio en tecnología encapsulada y aislada en gas del tipo GIS o equivalente, se deberán considerar los paños contenidos en esta descripción y el espacio en plataforma definido anteriormente para la conexión de nuevos proyectos.
Además, el proyecto considera la construcción de un patio de 13,8 kV, en configuración barra simple, contemplándose la construcción de, al menos, cuatro paños para alimentadores, el paño de conexión para el transformador de poder 66/13,8 kV antes mencionado y espacio en barra y plataforma para la construcción de dos paños futuros. En caso de definirse el desarrollo de este patio como una sala de celdas, se deberán considerar los paños contenidos en esta descripción junto con la construcción de una celda para equipos de medida, la construcción de una celda para servicios auxiliares y el espacio en la sala para la conexión de posiciones futuras definidas anteriormente.
Junto con lo anterior, el proyecto contempla espacio en terreno para la instalación a futuro de un transformador 66/33 kV y un patio de 33 kV dimensionado para albergar, al menos, cinco posiciones.
La subestación se deberá emplazar dentro de un radio de 2 km respecto de la intersección de las rutas N-55 y N-547 en las cercanías de la localidad de Pinto en la Región de Ñuble. Adicionalmente, la ubicación de la instalación deberá garantizar el cumplimiento del propósito esencial de la obra, posibilitando el debido acceso y la conexión por parte de alimentadores de los sistemas de distribución de la zona.
A su vez, el proyecto contempla la construcción de una nueva línea de transmisión de doble circuito en 66 kV y, al menos, 40 MVA de capacidad por circuito a 35°C con sol, entre la nueva subestación Coihueco y la nueva subestación Pinto, con sus respectivos paños de conexión en cada subestación de llegada.
El proyecto incluye también todas las obras, modificaciones y labores necesarias para la ejecución y puesta en servicio de las nuevas instalaciones, tales como adecuaciones en los patios respectivos, adecuación de protecciones, comunicaciones, SCADA, obras civiles, montaje, malla de puesta a tierra y pruebas de los nuevos equipos, entre otras. En las respectivas bases de licitación se podrán definir otros requisitos mínimos que deberán cumplir las instalaciones para el fiel cumplimiento del objetivo del proyecto, tales como espacios disponibles, capacidad térmica, cable de guardia, reservas, equipamientos, entre otros.
A su vez, el proyecto contempla todas las tareas, labores y obras necesarias para evitar interrupciones en el suministro a clientes finales, debiendo considerarse para ello una secuencia constructiva que evite o minimice dichas interrupciones.
La disposición de los edificios, equipos, estructuras y otros elementos que conformen la subestación deberá permitir que las expansiones futuras se realicen de manera adecuada, haciendo posible el ingreso ordenado y sin interferencias de futuras líneas y circuitos, evitando generar espacios ciegos que impidan la plena utilización de las barras.
Será responsabilidad del adjudicatario asegurar la compatibilidad tecnológica de los equipos utilizados en la ejecución del proyecto, de las instalaciones y de la disposición de los equipos en la subestación, de manera tal de posibilitar futuras ampliaciones de la subestación, así también como el cumplimiento de lo dispuesto en la normativa vigente en relación al acceso abierto a las instalaciones de transmisión.
Por su parte, será responsabilidad de los propietarios de las diferentes instalaciones de generación y/o transporte coordinarse para efectuar las adecuaciones que se requieran en sus propias instalaciones para efectos de la ejecución del proyecto.
b. Entrada en operación
El proyecto deberá ser construido y entrar en operación, a más tardar, dentro de los 48 meses siguientes a la fecha de publicación en el Diario Oficial del respectivo decreto a que hace referencia el artículo 96° de la ley.
c. Valor de la inversión (V.I.) y costo de operación, mantenimiento y administración (C.O.M.A.) referenciales
El V.I. referencial del proyecto es de 16.440.173 dólares, moneda de los Estados Unidos de América.
El C.O.M.A. referencial se establece en 475.121 dólares (2,89% del V.I. referencial), moneda de los Estados Unidos de América.
d. Licitación
La adjudicación de esta obra quedará sujeta a la adjudicación de la obra "Nueva S/E Coihueco y nueva línea 2x66 kV Monterrico - Coihueco", individualizada en el numeral 2.12 del artículo primero del presente decreto.
Artículo segundo: Establézcanse las fórmulas de indexación de la remuneración, que deberán ser aplicadas a la Anualidad del Valor de Inversión (AVI n ,0) y los Costos de Operación y Mantenimiento (COMA n ,0), que se fijarán mediante los decretos a que hace referencia el artículo 96° de la ley, de los proyectos que resulten adjudicados como resultado del o los procesos de licitación llevados a cabo por el Coordinador Eléctrico Nacional, serán las que se señalan a continuación:
Donde, para todas las fórmulas anteriores:
a) AVIn ,k: Anualidad del Valor de Inversión de la obra n para el mes k.
b) COMAn ,k: Costo de Operación y Mantenimiento de la obra n para el mes k.
c) IPCk: Valor del Índice de Precios al Consumidor en el segundo mes anterior al mes k, publicado por el Instituto Nacional de Estadísticas (INE).
d) DOLk: Promedio del precio dólar observado, en el segundo mes anterior al mes k, publicado por el Banco Central de Chile.
e) CPIk: Valor del índice Consumer Price Index (All Urban Consumers), en el segundo mes anterior al mes k, publicado por el Bureau of Labor Statistics (BLS) del Gobierno de los Estados Unidos de América (Código BLS: CUUR0000SA0).
Respecto de los términos IPC0, DOL 0, CPI 0 de las fórmulas anteriores, éstos corresponden al del segundo mes anterior al mes del último día de recepción de las ofertas económicas según se establezca en las Bases de Licitación elaboradas por el Coordinador Eléctrico Nacional, con el fin que, al último mes de la presentación de las ofertas económicas, la aplicación de las fórmulas de indexación para el A.V.I. y C.O.M.A. dé como resultado el A.V.I. y C.O.M.A. ofertado.
Para efectos de la remuneración a la que se hace referencia al principio del presente artículo tercero, se entiende que la periodicidad de actualización del A.V.I. y C.O.M.A. es mensual, sin perjuicio de la frecuencia de su aplicación, la que se fijará en los decretos señalados en el artículo 96° de la ley.
Artículo tercero: Las obras nuevas de que trata el artículo primero del presente decreto, deberán ser licitadas por el Coordinador, en conformidad a lo dispuesto en el artículo 95° de la ley y de acuerdo a las disposiciones contenidas en el Título IV del Reglamento de Transmisión y Planificación.
Artículo cuarto: Déjase constancia que, de acuerdo con lo indicado en los considerandos del presente decreto, el Plan de Expansión Anual de la Transmisión correspondiente al año 2023, no considera obras nuevas que deban someterse, en los doce meses siguientes, al procedimiento de determinación de franjas preliminares, regulado en el artículo 93° de la ley y en el Reglamento de Estudio de Franjas.
| Tipo Versión | Desde | Hasta | Modificaciones | |
|---|---|---|---|---|
|
Única
De 18-ENE-2025
|
18-ENE-2025 |
